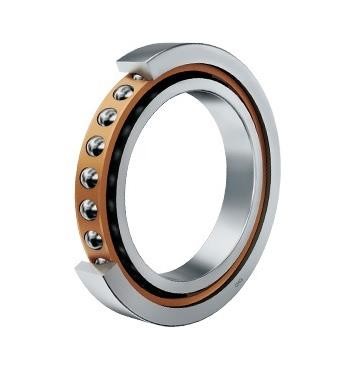

Hoekige contactballagers, model: 7xxxx serie, OD: 190 mm, ID: 150 mm, 1,32 kg
Productbeschrijving:
Een enkele rij hoekige contactkogellagers kunnen aan axiale belastingen in één richting weerstaan en de axiale draagcapaciteit wordt bepaald door hun contacthoek α.De contacthoek α Hoe groter de belastingDe meest gebruikte contacthoeken zijn over het algemeen 15°, 25° en 40°.
De plaats van het contactpunt van dit type lager ligt niet onderaan de loopbaan, dus wanneer het wordt onderworpen aan radiale belasting, genereert het een askracht, waardoor de binnenste en buitenste ringen loskomen.Daarom, moet het in combinatie worden gebruikt. Vanwege het feit dat het aantal geladen kogels niet wordt beperkt door de vulhoek, zijn er meer stalen kogels in vergelijking met diepe groeven kogellagers,wat resulteert in een betere stijfheid en een hoger draagvermogenEr zijn twee soorten lagers: loskoppelbare en niet loskoppelbare.
Er zijn twee basissoorten af te scheiden typen: S70000 en SN70000.
Omdat de binnenste en buitenste ringen apart kunnen worden geïnstalleerd, is het geschikt voor gelegenheden met beperkte installatieruimte.
Parameter:
| Algemene afmetingen | Nominale lading | Model | gewicht | Afmetingen van de installatie | Snelheidsbeperking | ||||||||||
| mm | kN | huidige model | oud model | kg | mm | r/min | |||||||||
| d | D | B. | rmin | r1min | Cr | - Ja. | Damin | Damax | Ramex | rbmax | vet | olie | |||
| 150 | 190 | 20 | 1.1 | 0.6 | 53.5 | 74.5 | 71830AC | - | 1.32 | 157 | 180 | 1 | 0.6 | 2400 | 3400 |
| 210 | 28 | 2 | 1 | 90 | 120 | 71930AC | - | 3 | 160 | 200 | 2 | 1 | 2400 | 3400 | |
| 225 | 35 | 2.1 | 1.1 | 153 | 130 | 7030 AC | 46130 | 4.83 | 162 | 213 | 2 | 1 | 2000 | 3000 | |
| 270 | 45 | 3 | 1.1 | 241 | 218 | 7230 AC | 46230 | 12.1 | 164 | 256 | 2.5 | 1 | 1800 | 2600 | |
| 320 | 65 | 4 | 1.5 | 360 | 375 | 7330 AC | 46330 | 25.8 | 168 | 302 | 3 | 1.5 | 1700 | 2400 | |
| 320 | 65 | 4 | 1.5 | 310 | 310 | 7330 B | 66330 | 25.8 | 168 | 302 | 3 | 1.5 | 1600 | 2200 | |
| 160 | 240 | 38 | 2.1 | 1.1 | 161 | 139 | 7032 AC | 46132 | 5.81 | 172 | 228 | 2 | 1 | 2000 | 3000 |
| 279 | 40 | 2.1 | 1.1 | 204 | 182 | - | 46932 | 11.6 | 2000 | 2800 | |||||
| 290 | 48 | 3 | 1.1 | 262 | 247 | 7232 | 36232 | 14.5 | 174 | 283 | 2.5 | 1 | 1800 | 2600 | |
| 290 | 48 | 3 | 1.1 | 249 | 232 | 7232 AC | 46232 | 14.5 | 174 | 276 | 2.5 | 1 | 1700 | 2400 | |
| 170 | 215 | 22 | 1.1 | 0.6 | 80 | 110 | 71834C | - | 2 | 2000 | 2800 | ||||
| 230 | 28 | 2 | 1 | 110 | 140 | 71934C | - | 3.3 | 180 | 220 | 2 | 1 | 2000 | 3000 | |
| 260 | 42 | 2.1 | 1.1 | 193 | 171 | 7034 AC | 46134 | 8.25 | 182 | 248 | 2 | 1 | 2000 | 2800 | |
| 310 | 52 | 4 | 1.5 | 282 | 275 | 7234 AC | 46234 | 17.4 | 188 | 292 | 3 | 1.5 | 1600 | 2200 | |
| 310 | 52 | 4 | 1.5 | 320 | 325 | 7234 C | 36234 | 17.2 | 188 | 292 | 3 | 1.5 | 1700 | 2400 | |
| 180 | 280 | 46 | 2.1 | 1.1 | 194 | 230 | 7036 AC | 46136 | 9.8 | 192 | 268 | 2 | 1 | 1600 | 2200 |
| 320 | 52 | 4 | 1.5 | 335 | 345 | 7236 | 36236 | 18.1 | 198 | 302 | 3 | 1.5 | 1500 | 2000 | |
| 320 | 52 | 4 | 1.5 | 315 | 325 | 7236 AC | 46236 | 18.1 | 198 | 302 | 3 | 1.5 | 1500 | 2000 | |
| 380 | 75 | 4 | 1.5 | 405 | 445 | 7336 B | 66336 | 37 | 198 | 362 | 3 | 1 | 1300 | 1800 | |
| 190 | 260 | 33 | 2 | 1 | 139 | 177 | 71938AC | 1046938 | 4.45 | 200 | 250 | 2 | 1 | 1800 | 2200 |
| 290 | 46 | 2.1 | 1.1 | 214 | 200 | 7038 AC | 46138 | 10.7 | 202 | 278 | 2 | 1 | 1600 | 2200 | |
| 340 | 55 | 4 | 1.5 | 280 | 370 | 7238B | - | 23 | 208 | 322 | 3 | 1 | 1500 | 2000 | |
| 200 | 250 | 24 | 1.5 | 1 | 90 | 130 | 71840C | - | 2.5 | 208.5 | 241.5 | 1.5 | 1 | 1800 |
2200 |
| Algemene afmetingen | Nominale lading | Model | gewicht | Afmetingen van de installatie | Snelheidsbeperking | ||||||||||
| mm | kN | huidige model | oud model | kg | mm | r/min | |||||||||
| d | D | B. | rmin | r1min | Cr | - Ja. | Damin | Damax | Ramex | rbmax | vet | olie | |||
| 200 | 280 | 38 | 2.1 | 1.1 | 150 | 210 | 71940AC | - | 7.1 | 212 | 268 | 2 | 1 | 1600 | 2200 |
| 310 | 51 | 2.1 | 1.1 | 253 | 248 | 7040 AC | 46140 | 14 | 212 | 298 | 2 | 1 | 1500 | 2000 | |
| 360 | 58 | 4 | 1.5 | 375 | 410 | 7240 C | 36240 | 25.2 | 218 | 342 | 3 | 1.5 | 1400 | 1900 | |
| 360 | 58 | 4 | 1.5 | 355 | 385 | 7240 AC | 46240 | 25.2 | 218 | 342 | 3 | 1.5 | 1300 | 1800 | |
| 360 | 58 | 4 | 1.5 | 310 | 325 | 7240 B | 66240 | 25.8 | 218 | 342 | 3 | 1.5 | 1200 | 1700 | |
| 210 | 240 | 15 | 1.1 | 1.1 | 30 | 50 | 70842X3 | - | 1 | 222 | 287 | 2 | 1 | 1800 | 2200 |
| 220 | 300 | 38 | 2.1 | 1.1 | 200 | 250 | 71944AC | - | 7.2 | 232 | 288 | 2 | 1 | 1800 | 2200 |
| 400 | 65 | 4 | 1.5 | 358 | 482 | 7244 AC | 46244 | 38.5 | 1100 | 1600 | |||||
| 240 | 320 | 38 | 2.1 | 1.1 | 203 | 285 | 71948 C | 1036948 | 8.37 | 252 | 308 | 2 | 1 | 1200 | 1700 |
| 320 | 38 | 2.1 | 1.1 | 181 | 260 | 71948AC | 1046948 | 8.37 | 252 | 308 | 2 | 1 | 1100 | 1600 | |
| 320 | 38 | 2.1 | 1.1 | 161 | 233 | 71948 B | 1066948 | 8.43 | 252 | 308 | 2 | 1 | 1000 | 1500 | |
| 320 | 48 | 2.1 | 1.1 | 184 | 190 | 72948AC | 2046948 | 10 | 252 | 308 | 2 | 1 | 1100 | 1600 | |
| 440 | 72 | 4 | 1.5 | 420 | 490 | 7248 B | 66248 | 50.9 | 258 | 422 | 3 | 1.5 | 1000 | 1500 | |
| 260 | 320 | 28 | 2 | 1 | 127 | 190 | 71852AC | 1046852 | 4.85 | 270 | 310 | 2 | 1 | 1400 | 1900 |
| 360 | 46 | 2.1 | 1.1 | 242 | 345 | 71952AC | 1046952 | 13.5 | 272 | 348 | 2 | 1 | 1300 | 1800 | |
| 400 | 65 | 4 | 1.5 | 291 | 431 | 7052 B | 66152 | 28.5 | 278 | 382 | 3 | 1.5 | 1000 | 1500 | |
| 480 | 80 | 5 | 2 | 456 | 702 | 7252 B | 66252 | 66 | 900 | 1300 | |||||
| 280 | 350 | 33 | 2 | 1 | 140 | 216 | 71856AC | 1046856 | 7.2 | 290 | 340 | 2 | 1 | 1200 | 1700 |
| 380 | 46 | 2.1 | 1.1 | 226 | 337 | 71956AC | 1046956 | 15 | 292 | 368 | 2 | 1 | 1100 | 1600 | |
| 420 | 65 | 4 | 1.5 | 287 | 450 | 7056B | 66156 | 30 | 298 | 402 | 3 | 1.5 | 900 | 1400 | |
| 320 | 400 | 38 | 2.1 | 1.1 | 190 | 290 | 71864 | - | 10 | 332 | 388 | 2 | 1 | 800 | 1000 |
| 440 | 56 | 3 | 1.1 | 350 | 550 | 71964 | - | 25.5 | 334 | 426 | 2.5 | 1 | 800 | 1000 | |
| 340 | 460 | 56 | 3 | 1.1 | 292 | 510 | 71968 B | 1066968 | 27.5 | 354 | 446 | 2.5 | 1 | 800 | 1000 |
| 520 | 82 | 5 | 2 | 410 | 700 | 7068B | 66168 | 63 | 362 | 498 | 4 | 2 | 800 | 1000 | |
| 360 | 480 | 56 | 3 | 1.1 | 350 | 600 | 71972 | - | 29 | 374 | 466 | 2.5 | 1 | 800 | 1000 |
Vragen:
V: Bent u een fabrieksfabrikant?
A: Ja, we zijn fabrikant met 10 jaar ervaring in deze industrie.
V: Waar is uw belangrijkste markt?
A: Europa, Amerika, het Midden-Oosten, Afrika en andere landen en regio's.
V: Wat is uw minimale orderhoeveelheid (MOQ)?
A: Als standaardbeleid accepteren we MOQ van 50 sets, en gemengde artikelen beschikbaar, het moet nog steeds bevestigen met onze verkoop volgens verschillende productlijnen.
V: Kan ik eerst een paar monsters kopen voor de hoofdbestellingen? Is de monstersubsidie terugbetaalbaar?
A: Ja, de kosten voor het monster en de verzendkosten moeten vooraf worden betaald.
V: Hoe lang is de productietijd?
A: 1 week voor voorraadproducten, 30 dagen voor OEM of orderproductie.
